氣旋篩結構示意圖及技術參數

氣旋篩主要針對要求篩分精度高，超微細粉、密度小(比重輕)、輕微濕度、易附粘性粉或有靜電反應的物料,具有自由抖網，自動清潔，有破碎塊狀物料的功能。為了使客戶對氣旋篩有更多的了解，大漢機械廠家將氣旋篩的結構示意圖及技術參數詳細說明如下。

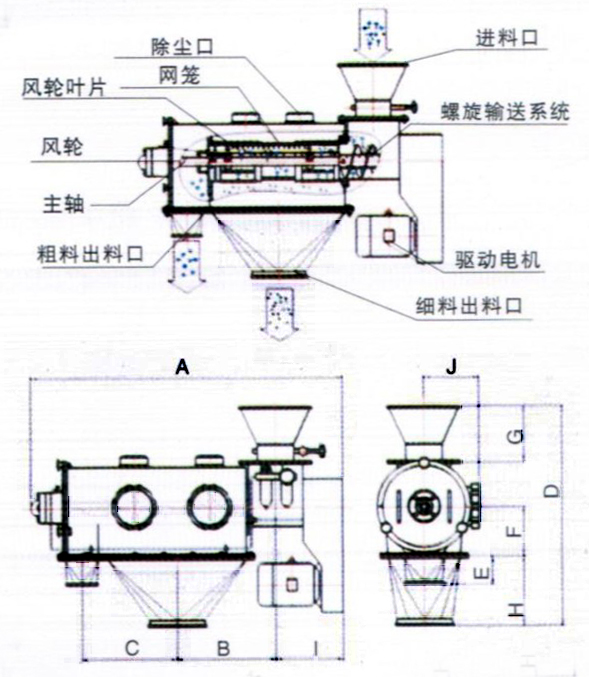

氣旋篩（臥式氣流篩）結構示意圖：

氣旋篩分機外形尺寸

型號	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

氣旋篩技術參數：

型號	材質	功率	適用
WQS18-65	Q235A	2.2KW	500目以下篩分
	SUW304
WQS30-100	Q235A	4KW	500目以下篩分
	SUW304
WQS50-130	Q235A	5.5KW	300目以下篩分

氣旋篩分機物料由螺旋輸送機均勻地送入到系統后，經過螺旋葉片推擠輸送篩內，轉子(流化條)勻速攪拌，使物料形成離心懸浮不斷地撞擊篩網，細粉通過篩網管排出。在氣旋篩運行過程中，粗料(塊狀)經過打擊再破碎可達到合格品通過網孔落人細料倉口排出，粗料從尾端粗料口排出。

大漢振動機械廠家發布www.carjob.cc
