移動式滾筒篩

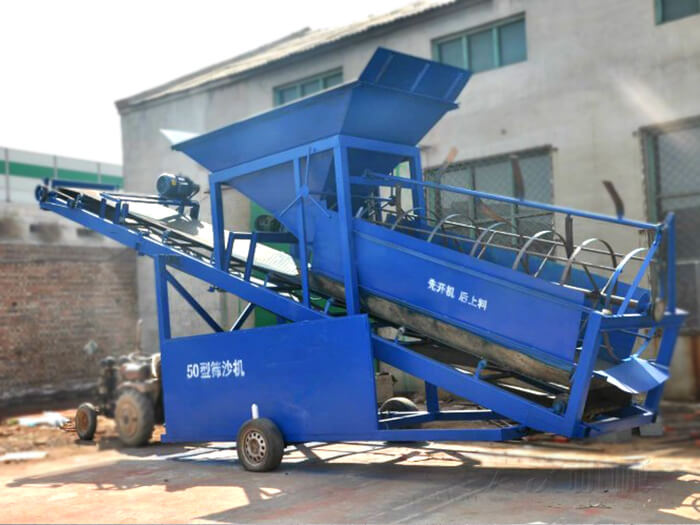

移動式滾筒篩介紹

移動式滾筒篩沙機在工作時，通常與破碎機、輸送機配合好完成工作的。首先，破碎機將石料破碎處理，然后處置之后的碎石通過輸送機轉入滾筒篩沙機的篩筒中。此時，石料將隨著滾筒的轉動展開篩分，粒度較大的石料將順著滾筒的斜度向前移動，粒度適宜的石料通過篩網時，按規格被依次篩出掉進各自的漏斗中，然后由輸送機送至成品堆。

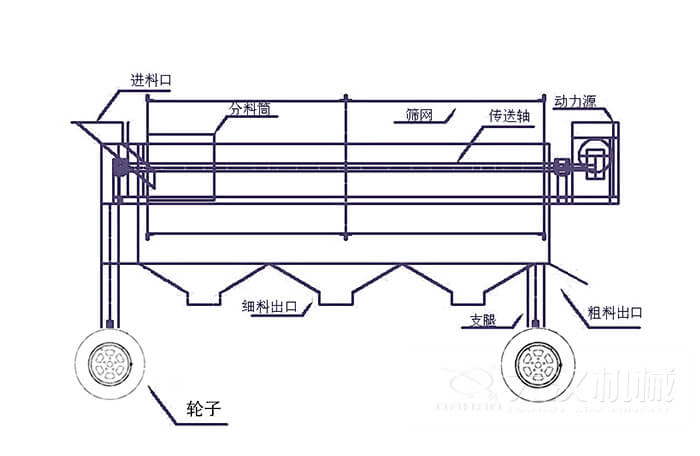

移動式滾筒篩結構

移動式滾筒篩由料倉、筒體、底架、輪胎、轉盤、發電機、水泵、傳動裝置、控制柜組成，是可移動的新型篩分平臺，適用于需要移動作業的電廠、焦化廠、建材、冶金、化工、礦山等行業。

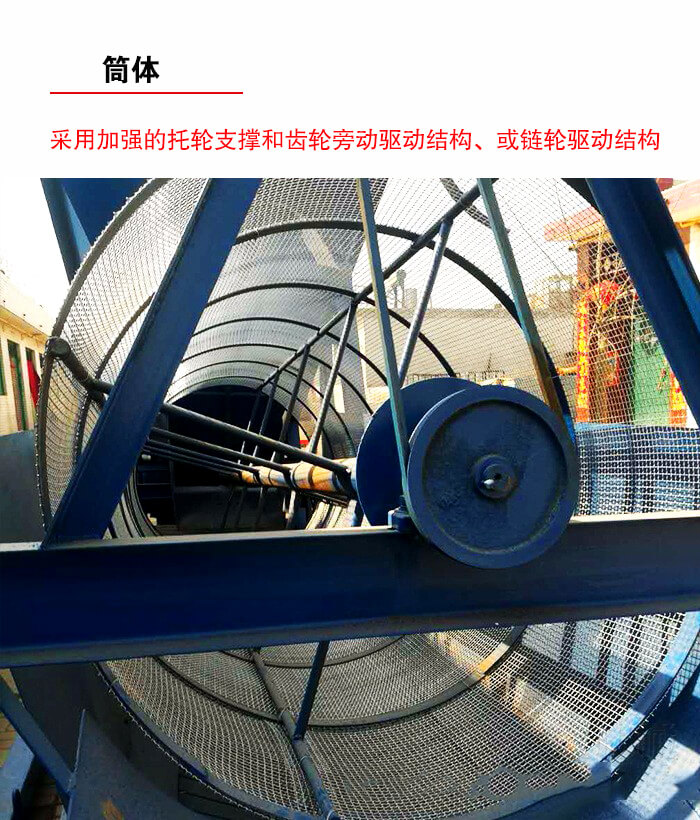

1，筒體

筒體采用堅固的加強的托輪支撐和齒輪旁動驅動結構、或鏈輪驅動結構。

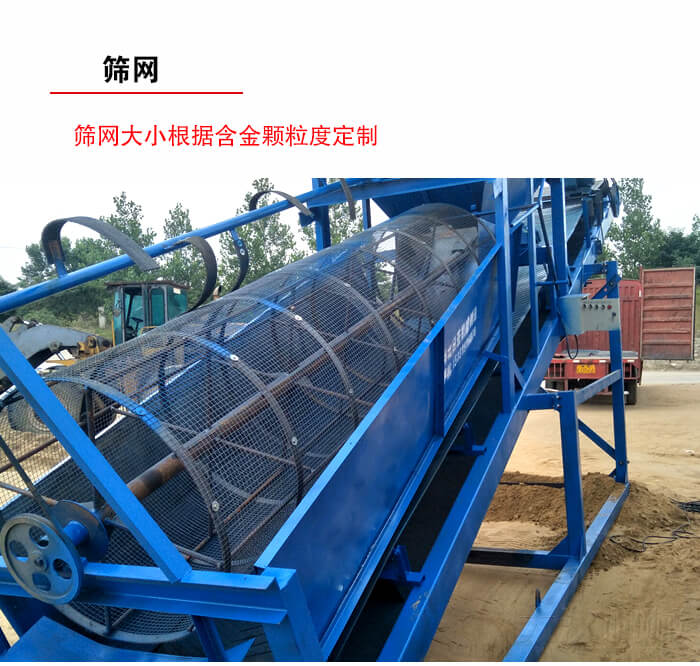

2，篩網

篩網采用高錳鋼編織篩網，處理能力大，效率高，使用壽命長，篩網更換簡便，不堵塞。

篩網大小根據含金顆粒度定制，設備上有多出沖水系統，自動大型水泵。 沖水系統水槍均為高壓水槍，料斗、分離篩等均有沖水系統。 設備可在礦區任意移動，可用挖掘機或鏟車拖動，移動極為方便。

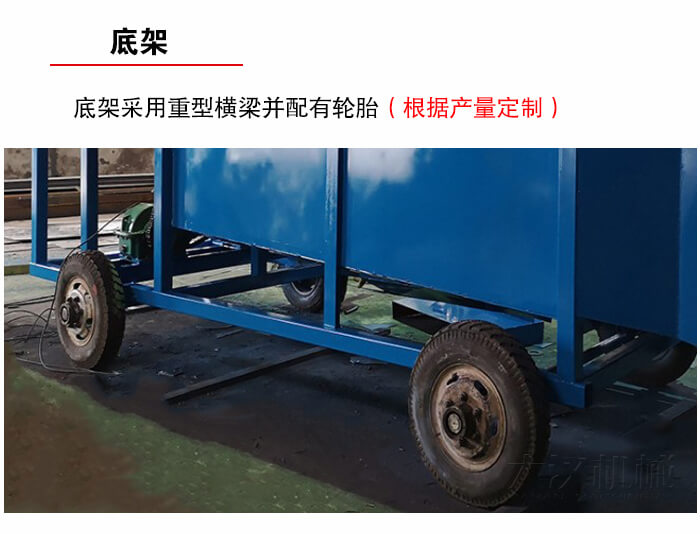

3，底架

底架采用重型橫梁并配有6個輪胎（根據產量定制），結構堅固，承載能力強，前輪可實現180°轉彎，移動靈活，讓移動平臺能輕松應付各種復雜的路面。

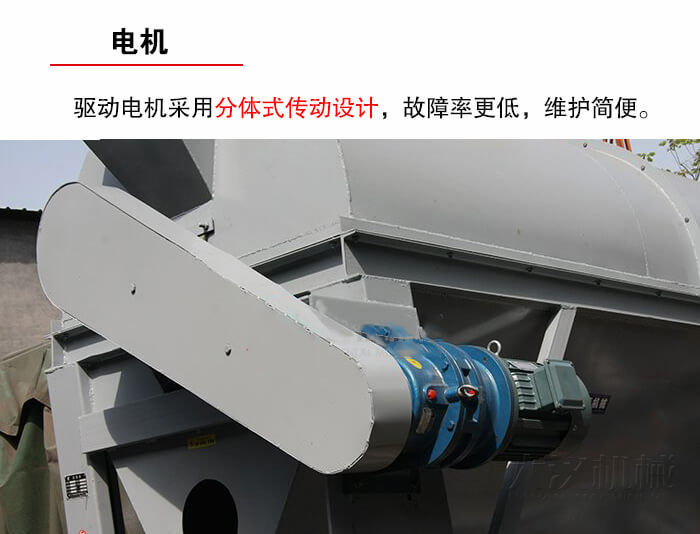

4，電機

驅動電機采用分體式傳動設計，也可選擇直接由柴油機直接驅動，故障率更低，維護簡便。

可根據礦區地形以及礦物質含量定做，如含泥量較高，可加脫泥筒。 設備關鍵處用含錳鋼材制造，篩子可選用鋼筋編制型或鐵板沖孔型。

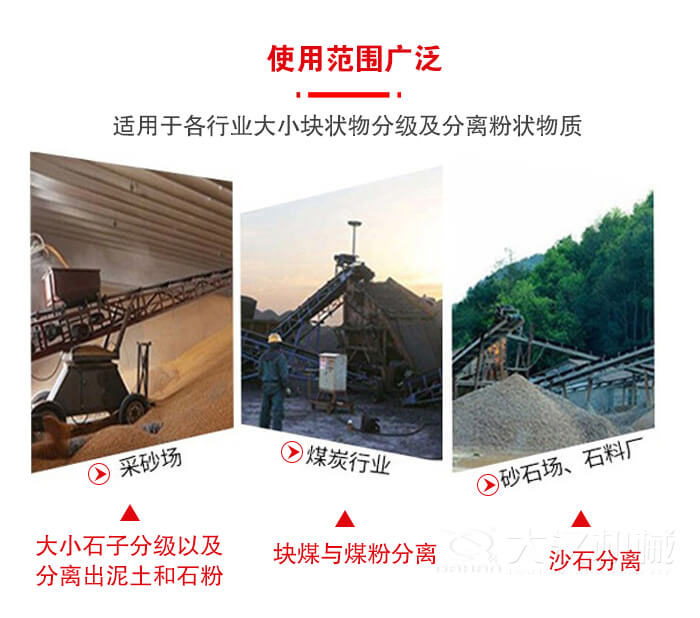

移動式滾筒篩使用范圍

1、石料場中用于大小石子分級以及分離出泥土和石粉。

2、沙石場中用于沙石分離。

3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。

4、建筑垃圾處理生產線行業、選礦行業用于大小塊狀物分級及分離粉狀物質。

移動式滾筒篩適用于建筑工地、沙石料場、采沙場、攪拌站、煤廠、焦炭廠、冶金礦產等行業。

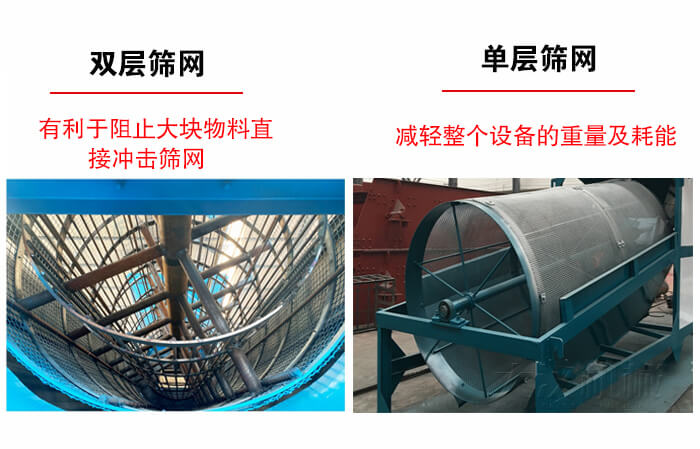

移動式滾筒篩的筒體可分為重型、輕型

重型：筒體為雙層結構，內層采用篩條結構，有利于阻止大塊物料直接沖擊篩網，提高了外層篩網的使用壽命及提高外層篩網的篩分效率。

輕型：筒體為單層篩網，在物料中不含大塊物料時使用，單層篩的優勢在于整個筒體的重量理輕，可以減輕整個設備的重量及耗能。

移動式滾筒篩分車準備工作

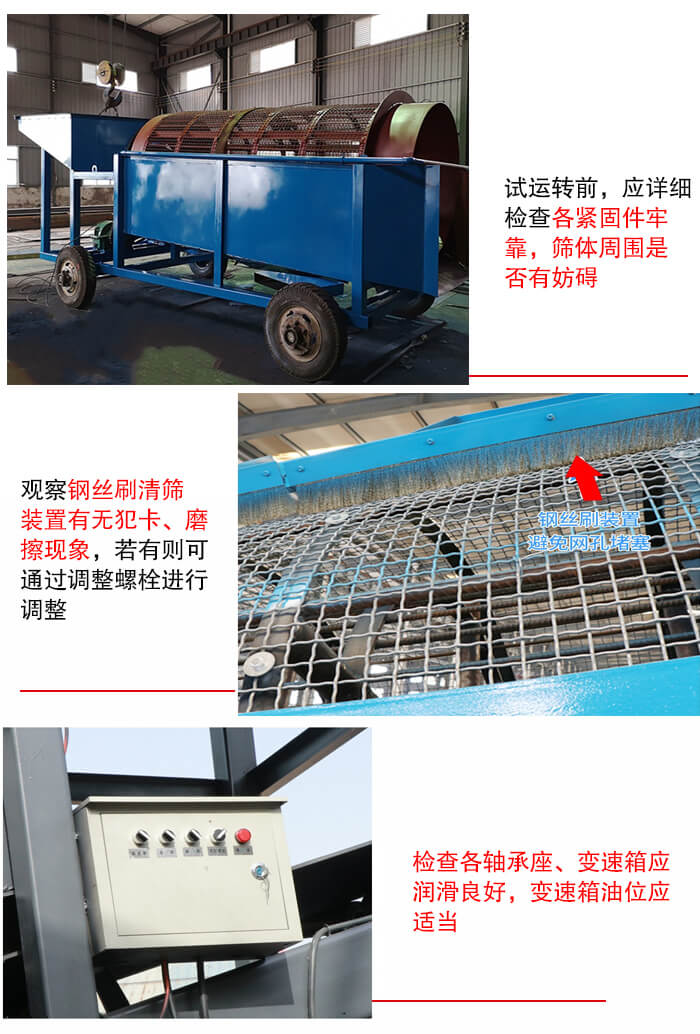

1、移動式滾筒篩無需安裝，檢查合格后，可進行試運轉。試運轉前，應詳細檢查各部件按圖紙所示安裝正確，各緊固件牢靠，篩體周圍是否有妨礙滾筒篩運行的障礙物；

2、將長方形檢修門處于打開位置，并通過手動盤車旋轉篩分筒，觀察鋼絲刷清篩裝置有無犯卡、磨擦現象，若有則可通過調整螺栓進行調整；

3、檢查各軸承座、變速箱應潤滑良好，變速箱油位應適當；

4、電源接頭應牢固可靠，絕緣良好，接地正確。

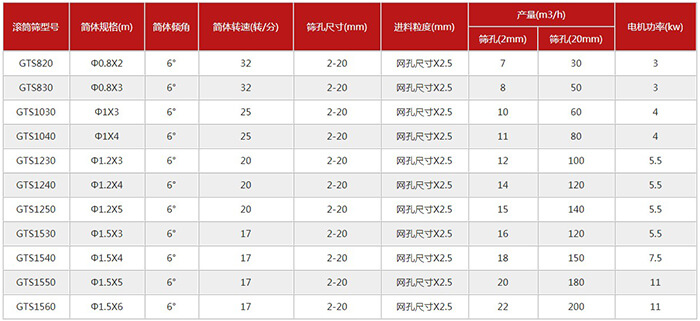

移動式滾筒篩主要參數
